دیزل ژنراتور 500/550 کاوا کاترپیلار C15دیزل ژنراتور 563 کاوا کاترپیلار C15 | مشخصات فنی و کاربرد

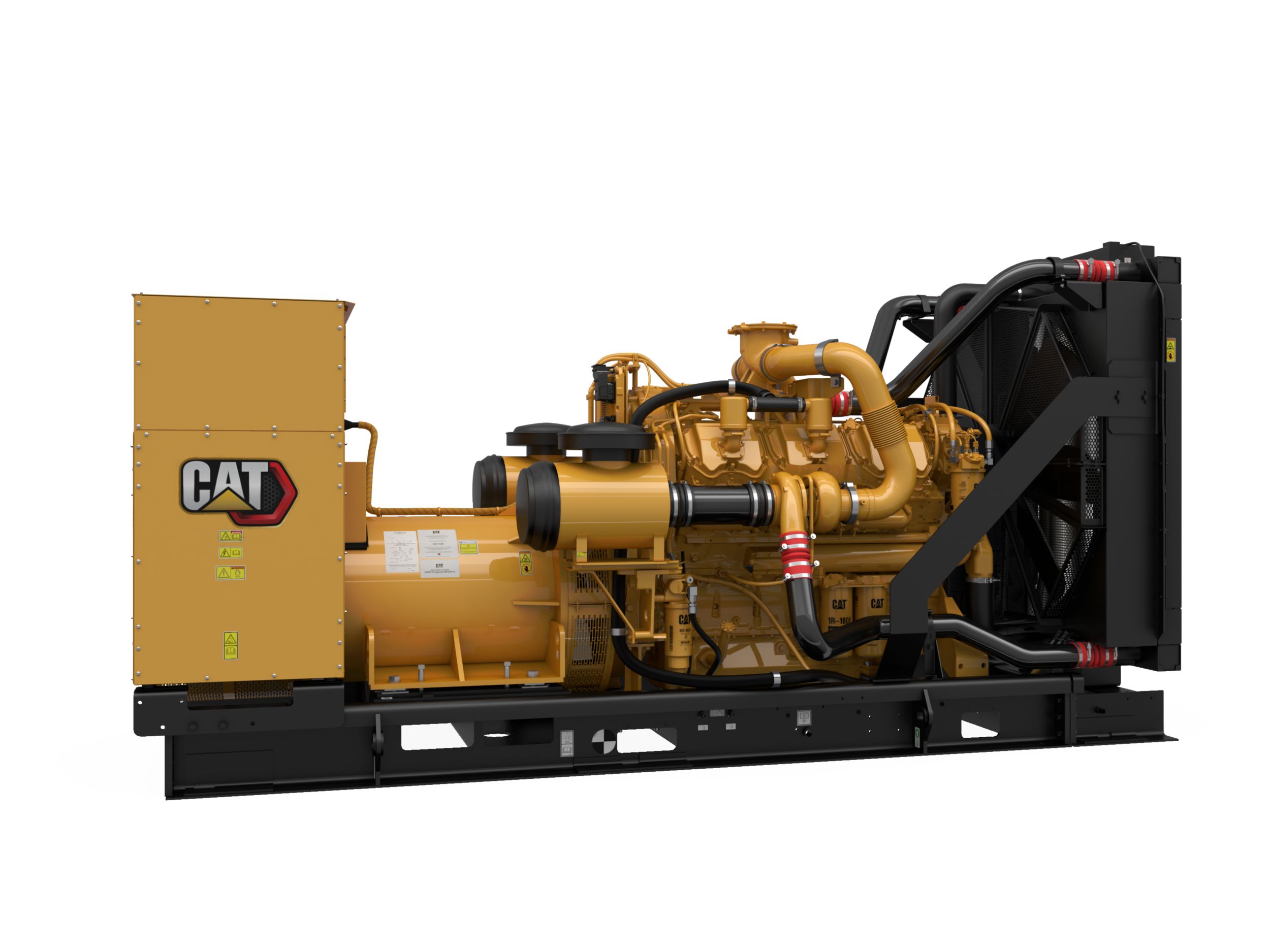

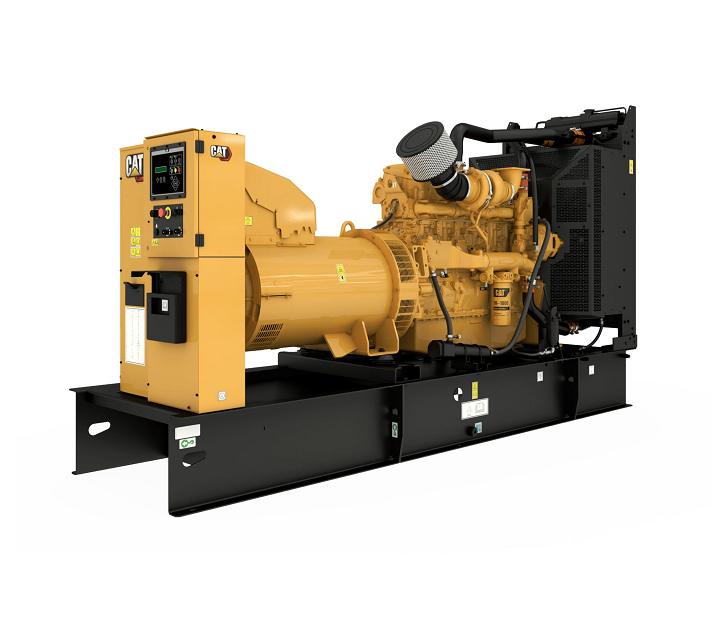

دیزل ژنراتور کاترپیلار C15 یکی از ژنراتورهای صنعتی شرکت Caterpillar است که با موتور Cat C15 ACERT برای تأمین برق اضطراری و برق اصلی پروژه‌ها طراحی شده است. این پکیج در فرکانس 60 هرتز ارائه می‌شود و توان آن در حالت Standby برابر با 563 کاوا و در حالت Prime برابر با 513 کاوا است.
مشخصات فنی دیزل ژنراتور کاترپیلار C15
- برند: Caterpillar
- مدل موتور: Cat C15 ACERT
- نوع موتور: دیزل 4 زمانه
- آرایش موتور: 6 سیلندر خطی
- حجم موتور: 15.2 لیتر
- قطر سیلندر: 137 میلی‌متر
- کورس پیستون: 171 میلی‌متر
- نسبت تراکم: 16.1:1
- سیستم تنفس: Turbocharged Air-to-Air Aftercooled
- سیستم تزریق سوخت: MEUI
- سیستم کنترل موتور: Electronic ADEM A4
- فرکانس: 60 هرتز
- سیستم خنک‌کاری: آب‌خنک
توان دیزل ژنراتور C15
ژنراتور کاترپیلار C15 در این پیکربندی با دو رده توان Standby و Prime عرضه می‌شود. توان اعلام‌شده با ضریب توان 0.8 و با احتساب فن به صورت زیر است:
| نوع توان | توان kVA | توان ekW |
|---|---|---|
| Standby | 563 kVA | 450 ekW |
| Prime | 513 kVA | 410 ekW |
دیزل ژنراتور C15 چند کاوا است؟
دیزل ژنراتور کاترپیلار C15 در این پیکربندی دارای توان 500 کاوا در حالت Standby و 513 کاوا در حالت Prime است. حالت Standby برای تأمین برق پشتیبان هنگام قطع منبع اصلی و حالت Prime برای تأمین برق اصلی با بار متغیر و استفاده طولانی‌مدت تعریف شده است.
مصرف سوخت دیزل ژنراتور کاترپیلار C15
مصرف سوخت C15 با توجه به میزان بار موتور متفاوت است. طبق دیتاشیت Caterpillar، مصرف سوخت این پیکربندی در بارهای مختلف به شرح زیر است:
| میزان بار | Standby | Prime |
|---|---|---|
| 100٪ | 119.4 لیتر/ساعت | 108.4 لیتر/ساعت |
| 75٪ | 89.6 لیتر/ساعت | 82.1 لیتر/ساعت |
| 50٪ | 63.6 لیتر/ساعت | 59 لیتر/ساعت |
| 25٪ | 39.1 لیتر/ساعت | 36.7 لیتر/ساعت |
آلترناتور دیزل ژنراتور C15
آلترناتور این پیکربندی از نوع A2975L4 با سیستم تحریک SE است. ولتاژهای قابل ارائه در دیتاشیت شامل 220، 240، 380، 440 و 480 ولت است.
سیستم خنک‌کاری کاترپیلار C15
سیستم خنک‌کاری موتور C15 از نوع آب‌خنک است. ظرفیت مایع خنک‌کننده موتور 20.8 لیتر و ظرفیت رادیاتور 37 لیتر است که ظرفیت کل سیستم خنک‌کاری را به حدود 57.8 لیتر می‌رساند. حداکثر دمای مجاز هوای ورودی احتراق در این پیکربندی در حالت Standby برابر با 50 درجه سانتی‌گراد و در حالت Prime برابر با 48 درجه سانتی‌گراد اعلام شده است.
ابعاد و وزن دیزل ژنراتور C15
- طول: 3830 میلی‌متر
- عرض: 1130 میلی‌متر
- ارتفاع: 2255 میلی‌متر
- وزن خشک: حدود 3700 کیلوگرم
ابعاد فوق مربوط به پیکربندی عمومی اعلام‌شده در دیتاشیت است و برای نصب نهایی باید نقشه ابعادی دقیق همان دستگاه بررسی شود.
کاربرد دیزل ژنراتور کاترپیلار C15
- کارخانه‌ها و واحدهای صنعتی
- معادن و پروژه‌های معدنی
- کارگاه‌ها و پروژه‌های عمرانی
- مراکز تجاری و ساختمان‌های بزرگ
- تأسیسات زیرساختی
- برق اضطراری مراکز حساس
- پروژه‌های نفت، گاز و صنایع وابسته
استانداردهای دیزل ژنراتور C15
این پکیج بر اساس استانداردها و الزامات صنعتی مختلف از جمله ISO 8528، ISO 3046، IEC 60034-1، NFPA 110 و NEMA MG1 طراحی و ارزیابی شده است. در دیتاشیت همچنین استانداردهایی مانند AS1359، UL2200، NFPA37، NFPA70 و NFPA99 ذکر شده‌اند.
جدول مشخصات فنی دیزل ژنراتور C15
| برند | Caterpillar |
| مدل موتور | C15 ACERT |
| تعداد سیلندر | 6 سیلندر خطی |
| حجم موتور | 15.2 لیتر |
| فرکانس | 60 هرتز |
| توان Standby | 563 kVA / 450 ekW |
| توان Prime | 513 kVA / 410 ekW |
| ضریب توان | 0.8 |
| سیستم تزریق سوخت | MEUI |
| سیستم کنترل موتور | ADEM A4 |
| سیستم تنفس | Turbocharged Air-to-Air Aftercooled |
| سیستم خنک‌کاری | آب‌خنک |
| آلترناتور | A2975L4 |
| سیستم تحریک | SE |
| ولتاژ | 220 / 240 / 380 / 440 / 480 ولت |
| طول | 3830 میلی‌متر |
| عرض | 1130 میلی‌متر |
| ارتفاع | 2255 میلی‌متر |
| وزن خشک | حدود 3700 کیلوگرم |
