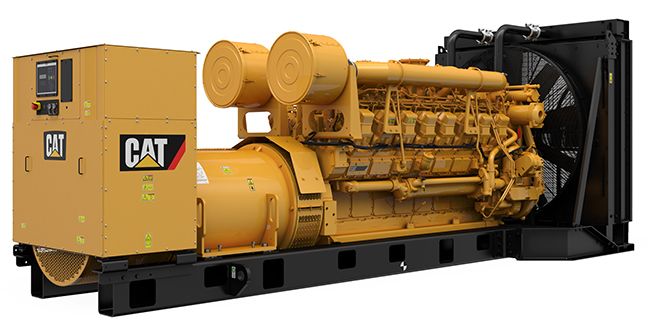

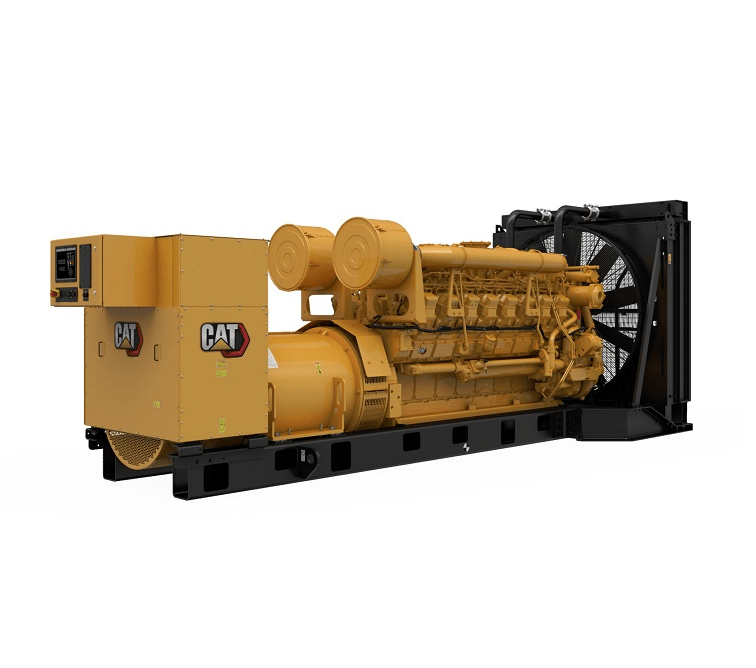

دیزل ژنراتور 2000 کاوا کاترپیلار 3516دیزل ژنراتور 2000 کاوا کاترپیلار 3516 | مشخصات و کاربرد
دیزل ژنراتور کاترپیلار 3516 یکی از ژنراتورهای توان بالای شرکت کاترپیلار است که برای تأمین برق کارخانه‌ها، واحدهای صنعتی، معادن، پروژه‌های نفت و گاز، پتروشیمی، مراکز داده و تأسیسات بزرگ مورد استفاده قرار می‌گیرد. ژنراتور دیزلی 3516 در نسخه 60 هرتز دارای توان Prime برابر با 1600 ekW است که با ضریب توان 0.8 معادل حدود 2000 kVA می‌شود.
دیزل ژنراتور 2000 کاوا 3516 برای پروژه‌هایی طراحی می‌شود که نیاز به برق با ظرفیت بالا دارند. کارخانه‌ها، شهرک‌های صنعتی، معادن، کارگاه‌های بزرگ، پروژه‌های عمرانی، تأسیسات نفت و گاز، پالایشگاه‌ها و مجتمع‌های پتروشیمی از جمله مجموعه‌هایی هستند که می‌توانند از ژنراتورهای این رده استفاده کنند.
توان 3516 با توجه به نوع کاربری متفاوت است. در نسخه 60 هرتز، این مدل در چند رده توان ارائه شده که هرکدام برای شرایط کاری مشخصی در نظر گرفته شده‌اند.
| نوع توان | توان خروجی | توان تقریبی |
|---|---|---|
| Continuous | 1450 ekW | 1812 kVA |
| Prime | 1600 ekW | 2000 kVA |
| Mission Critical | 1750 ekW | 2187 kVA |
| Standby | 1750 ekW | 2187 kVA |
مشخصات موتور کاترپیلار 3516
موتور Caterpillar 3516 TA بخش اصلی این مجموعه تولید برق است. این موتور با آرایش V16 و 16 سیلندر، برای کاربردهای توان بالا طراحی شده و حجم آن حدود 69 لیتر است. موتور در نسخه 60 هرتز با سرعت 1800 دور در دقیقه کار می‌کند. قطر سیلندر موتور 170 میلی‌متر و کورس پیستون 190 میلی‌متر است. سیستم سوخت‌رسانی Mechanical Unit Injection، سیستم تنفس TA و سیستم خنک‌کاری آب‌خنک از مشخصات این موتور هستند.
دیزل ژنراتور 2000 کاوا برای چه مکان‌هایی مناسب است؟
ژنراتورهای 2000 کاوا برای مجموعه‌هایی استفاده می‌شوند که به ظرفیت بالای تولید برق نیاز دارند. بسته به شرایط پروژه، این ژنراتورها می‌توانند به عنوان منبع برق اصلی، اضطراری یا پشتیبان مورد استفاده قرار گیرند.
کارخانه‌ها و شهرک‌های صنعتی
معادن و پروژه‌های معدنی
نفت و گاز
پتروشیمی و پالایشگاه
جنوب ایران و مناطق گرمسیر
مراکز داده و تأسیسات حساس
پروژه‌های عمرانی و زیرساختی
انواع کاربری Caterpillar 3516
کاترپیلار مدل 3516 را برای چهار نوع کاربری شامل Standby، Prime، Continuous و Mission Critical معرفی کرده است. تفاوت این حالت‌ها در نحوه استفاده و شرایط کاری ژنراتور است.
Standby Power
در حالت Standby، ژنراتور به عنوان منبع برق پشتیبان در زمان قطع یا اختلال شبکه استفاده می‌شود. توان Standby مدل 3516 برابر با 1750 ekW یا حدود 2187 kVA است.
Prime Power
در حالت Prime، ژنراتور می‌تواند منبع اصلی برق پروژه باشد. توان Prime کاترپیلار 3516 برابر با 1600 ekW یا حدود 2000 kVA است.
Continuous Power
در حالت Continuous، ژنراتور برای تأمین برق مداوم در شرایط کاری تعریف‌شده استفاده می‌شود. توان Continuous این مدل 1450 ekW یا حدود 1812 kVA اعلام شده است.
Mission Critical
در کاربرد Mission Critical، ژنراتور برای پشتیبانی از تأسیسات و تجهیزات حساس مورد استفاده قرار می‌گیرد. توان اعلام‌شده برای این حالت در مدل 3516 برابر با 1750 ekW یا حدود 2187 kVA است.
آلترناتور SR5 کاترپیلار 3516
در پکیج Caterpillar 3516 از آلترناتور SR5 استفاده می‌شود. این آلترناتور برای مجموعه‌های تولید برق کاترپیلار طراحی شده و با موتور دیزل برای تولید برق در توان‌های بالا هماهنگ است.
مشخصات نهایی آلترناتور از جمله ولتاژ و سایر ویژگی‌های الکتریکی به پیکربندی ژنراتور بستگی دارد. به همین دلیل هنگام خرید دستگاه باید مشخصات کامل پکیج بررسی شود.
سیستم کنترل EMCP 4
سیستم کنترل EMCP 4 برای کنترل و پایش عملکرد موتور و ژنراتور استفاده می‌شود. این سیستم امکان نظارت بر پارامترهای اصلی مجموعه و مدیریت عملکرد ژنراتور را برای اپراتور فراهم می‌کند.
مصرف سوخت دیزل ژنراتور 3516
مصرف سوخت کاترپیلار 3516 به میزان بار، شرایط محیطی، نوع کاربری و پیکربندی دستگاه بستگی دارد. به همین دلیل نمی‌توان یک عدد ثابت برای مصرف سوخت تمام نمونه‌های این مدل اعلام کرد.
برای محاسبه دقیق مصرف گازوئیل باید دیتاشیت همان پیکربندی و میزان بار ژنراتور بررسی شود. این موضوع در پروژه‌هایی که ژنراتور برای مدت طولانی و با بار بالا کار می‌کند، اهمیت بیشتری دارد.
سیستم خنک‌کاری 3516 کاترپیلار
موتور Caterpillar 3516 از سیستم خنک‌کاری آب‌خنک استفاده می‌کند. سیستم خنک‌کاری این پکیج برای شرایط محیطی استاندارد تا دمای 50 درجه سانتی‌گراد طراحی شده است.
در مناطق گرمسیر و پروژه‌های جنوب کشور، شرایط دمایی محیط باید هنگام انتخاب ژنراتور و تجهیزات خنک‌کاری مورد توجه قرار گیرد. ارتفاع محل نصب و شرایط تهویه نیز می‌تواند در عملکرد سیستم خنک‌کاری تأثیر داشته باشد.
ابعاد و وزن دیزل ژنراتور 3516
ابعاد و وزن ژنراتور Caterpillar 3516 به پیکربندی دستگاه و تجهیزات نصب‌شده بستگی دارد. ابعاد اعلام‌شده برای نسخه 60 هرتز به صورت زیر است:
- طول: 6228 میلی‌متر
- عرض: 2286 میلی‌متر
- ارتفاع: 2410 میلی‌متر
- وزن خشک: حدود 13080 کیلوگرم
در نمونه‌هایی که دارای تجهیزات جانبی یا پیکربندی متفاوت هستند، امکان تغییر ابعاد و وزن دستگاه وجود دارد.
جدول مشخصات فنی دیزل ژنراتور 3516
| مشخصات | مقدار |
|---|---|
| برند | Caterpillar |
| مدل | 3516 |
| فرکانس | 60 هرتز |
| توان Continuous | 1450 ekW / 1812 kVA |
| توان Prime | 1600 ekW / 2000 kVA |
| توان Mission Critical | 1750 ekW / 2187 kVA |
| توان Standby | 1750 ekW / 2187 kVA |
| سرعت موتور | 1800 rpm |
| ولتاژ | 380 تا 13800 ولت |
| مدل موتور | 3516 TA |
| آرایش موتور | V16 |
| تعداد سیلندر | 16 |
| حجم موتور | حدود 69 لیتر |
| قطر سیلندر | 170 میلی‌متر |
| کورس پیستون | 190 میلی‌متر |
| سیستم سوخت‌رسانی | Mechanical Unit Injection |
| سیستم تنفس | TA |
| سیستم خنک‌کاری | آب‌خنک |
| آلترناتور | SR5 |
| سیستم کنترل | EMCP 4 |
| کاربرد | Standby / Mission Critical / Prime / Continuous |
| وزن خشک | حدود 13080 کیلوگرم |
