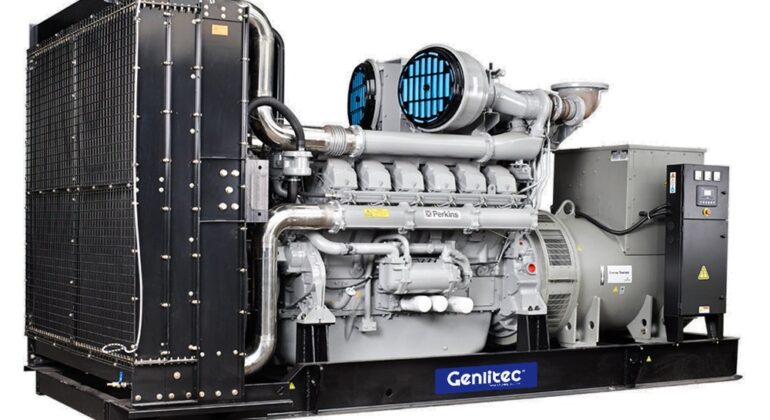

دیزل ژنراتوردیزل ژنراتور چیست و چگونه کار میکند؟”> یک دستگاه مکانیکی-الکتریکی است که از یک موتور دیزلی به عنوان منبع قدرت مکانیکی و یک ژنراتور الکتریکی (آلترناتور) برای تولید برق استفاده میکند. این دستگاه برای تامین برق در مکانهایی که به شبکه برق دسترسی ندارند یا به عنوان منبع برق اضطراری در هنگام قطع برق استفاده میشود.
اجزای اصلی دیزل ژنراتور:
1. موتور دیزلی: وظیفه تولید انرژی مکانیکی را دارد. این موتور با سوخت دیزل کار میکند و منبع اصلی قدرت ژنراتور است.
2. ژنراتور (آلترناتور): انرژی مکانیکی تولیدشده توسط موتور را به انرژی الکتریکی تبدیل میکند.
3. سیستم سوخترسانی: وظیفه تأمین و انتقال سوخت دیزل به موتور را برعهده دارد.
4. سیستم خنککننده: برای جلوگیری از داغ شدن موتور و قطعات ژنراتور استفاده میشود.
5. سیستم روغنکاری: برای کاهش اصطکاک بین قطعات متحرک موتور و افزایش طول عمر آنها.
6. تابلو کنترل: برای نظارت و کنترل عملکرد ژنراتور، شامل خاموش و روشن کردن، تنظیم ولتاژ و فرکانس.
7. سیستم اگزوز: برای دفع گازهای خروجی حاصل از احتراق سوخت در موتور.
طرز کار دیزل ژنراتور:
1. احتراق سوخت: موتور دیزلی با تزریق سوخت دیزل و هوا به داخل سیلندرها و ایجاد احتراق، انرژی مکانیکی تولید میکند. این فرایند با فشردهسازی هوا و پاشش سوخت دیزل انجام میشود.
2. تبدیل انرژی مکانیکی به الکتریکی: انرژی مکانیکی تولیدشده توسط موتور از طریق محور به آلترناتور منتقل میشود. آلترناتور با استفاده از اصل القای الکترومغناطیسی، انرژی مکانیکی را به انرژی الکتریکی تبدیل میکند.
3. تنظیم خروجی: برق تولیدی از ژنراتور ممکن است نوساناتی داشته باشد. این نوسانات توسط تنظیمکننده ولتاژ (AVR) و سایر اجزای کنترلی بهینهسازی میشود تا برق پایدار و قابلاستفادهای تولید شود.
4. توزیع برق: برق تولیدی از دیزل ژنراتور میتواند مستقیماً به تجهیزات متصل شود یا از طریق یک تابلو برق به شبکه انتقال داده شود.
کاربردهای دیزل ژنراتور:
• برق اضطراری: در بیمارستانها، ادارات، کارخانجات و بانکها برای تأمین برق در هنگام قطعی برق.
• تأمین برق مناطق دورافتاده: مانند روستاها، سایتهای حفاری و کمپهای کاری.
• پشتیبانی در رویدادها: برای تأمین برق در رویدادهای موقت مانند نمایشگاهها، کنسرتها و جشنوارهها.
• صنعت و معدن: به عنوان منبع اصلی یا کمکی برق در محیطهای صنعتی و معدنی.
دیزل ژنراتورها در اندازهها و ظرفیتهای مختلف تولید میشوند و بسته به نیاز میتوانند برق تکفاز یا سهفاز تولید کنند.
. اجزای موتور دیزلی
موتور دیزلی منبع تولید انرژی مکانیکی در ژنراتور است. اجزای آن عبارتاند از:
• بلوک سیلندر و پیستون: مکان احتراق سوخت و تولید انرژی مکانیکی.
• سیستم سوخترسانی:
• مخزن سوخت: محل ذخیره سوخت دیزل.
• پمپ سوخت: انتقال سوخت از مخزن به موتور.
• انژکتور سوخت: پاشش سوخت به داخل سیلندرها برای احتراق.
• فیلتر سوخت: حذف آلودگیها و ذرات معلق از سوخت.
• سیستم هوا:
• فیلتر هوا: جلوگیری از ورود گرد و غبار به موتور.
• توربوشارژر (در برخی مدلها): افزایش جریان هوای ورودی به سیلندر برای بهبود عملکرد.
• سیستم خنککننده:
• رادیاتور: کاهش دمای مایع خنککننده.
• پمپ آب: به گردش درآوردن مایع خنککننده در موتور.
• فن خنککننده: کمک به خنک شدن رادیاتور.
• سیستم روغنکاری:
• پمپ روغن: تزریق روغن به قطعات متحرک موتور.
• فیلتر روغن: تصفیه روغن از ذرات معلق.
• اگزوز:
• منبع اگزوز: دفع گازهای خروجی احتراق.
• صداگیر (سایلنسر): کاهش نویز گازهای خروجی.
• سیستم استارت موتور:
• استارت برقی: موتور کوچک برقی برای شروع به کار موتور دیزلی.
• باتری استارت: تأمین برق لازم برای استارت.
• دینام: شارژ باتری استارت در حین کارکرد موتور.
• فرماندار (Governor): تنظیم سرعت و توان موتور.
2. اجزای ژنراتور (آلترناتور)
ژنراتور، انرژی مکانیکی را به الکتریکی تبدیل میکند و شامل اجزای زیر است:
• روتور: بخش متحرک ژنراتور که میدان مغناطیسی تولید میکند.
• استاتور: بخش ثابت که میدان مغناطیسی را به جریان الکتریکی تبدیل میکند.
• تنظیمکننده ولتاژ (AVR): تثبیت ولتاژ خروجی ژنراتور.
• بیرینگها: پشتیبانی از حرکت روان روتور.
3. سیستم کنترل و تابلو برق
این بخش وظیفه کنترل و مدیریت عملکرد ژنراتور را بر عهده دارد:
• تابلو کنترل:
• نمایشگر اطلاعات (ولتاژ، جریان، توان، فرکانس، دمای موتور، سطح سوخت).
• کلید روشن و خاموش.
• مدار حفاظتی (خاموش کردن خودکار در شرایط غیرعادی).
• سیستم حفاظت:
• کلید مدارشکن (Circuit Breaker): محافظت در برابر اضافهبار و اتصال کوتاه.
• حسگرهای هشدار: نظارت بر دما، فشار روغن، سطح سوخت و غیره.
4. سیستم سوخت
• لولهها و اتصالات سوخترسانی: انتقال سوخت از مخزن به موتور.
• مخزن ذخیره سوخت: طراحیشده برای تأمین سوخت موردنیاز در بازههای زمانی مشخص.
5. سیستم خنککننده و تهویه
• فن خنککننده: برای جلوگیری از داغ شدن موتور.
• رادیاتور و مایع خنککننده: کاهش دمای موتور.
• تهویه اگزوز: جلوگیری از تجمع گازهای خروجی.
6. شاسی و بدنه
• فریم یا شاسی: ساختار نگهدارنده تمام اجزا.
• پایههای ضد ارتعاش: کاهش لرزش دستگاه در حین کار.
• کانوپی (Canopy): پوشش محافظ برای کاهش صدا و محافظت از دستگاه در برابر شرایط محیطی.
7. سیستم شارژ و برق کمکی
• شارژر باتری: شارژ باتری استارت.
• دینام کمکی: تأمین برق برای تجهیزات جانبی.
8. سیستمهای ایمنی
• حسگرهای حفاظتی:
• فشار روغن پایین.
• دمای بالای موتور.
• کمبود سوخت.
• خاموشکن خودکار: توقف دستگاه در صورت تشخیص خطا.
جمعبندی
ژنراتور دیزلی ترکیبی از سیستمهای مکانیکی، الکتریکی و کنترلی است که برای تولید برق پایدار و کارآمد طراحی شده است. هر یک از اجزای آن نقشی کلیدی در عملکرد کلی دستگاه دارند و سلامت و عملکرد بهینه آنها، تضمینکننده عملکرد بدون وقفه ژنراتور است.
نویسنده : مهدی عطایی
